Veja detalhes técnicos e galeria de imagens abaixo.

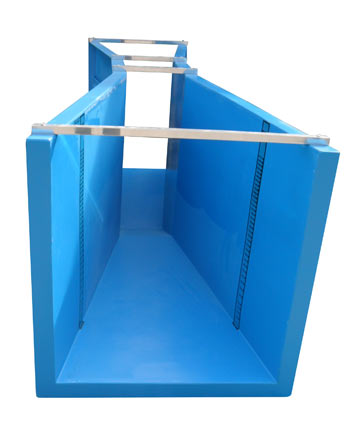

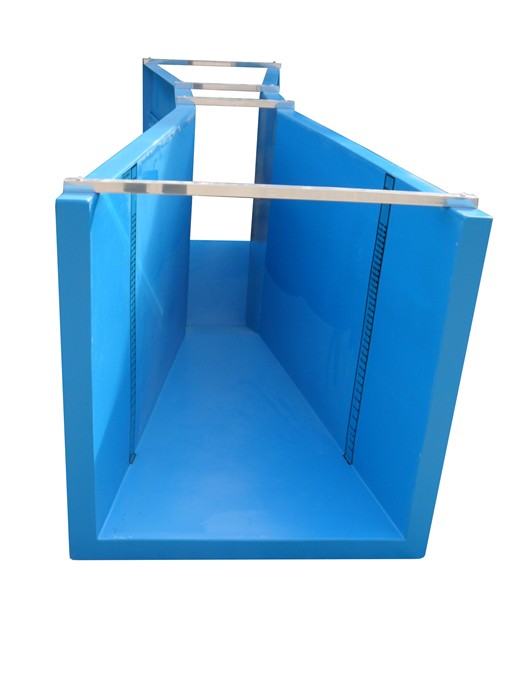

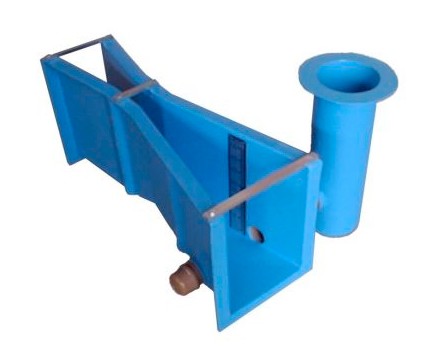

Os medidores de vazão tipo “Calha Parshall” ML FIBER são equipamentos aplicados na medição contínua de vazão e/ou mistura rápida de coagulantes em Estações de Tratamento de Agua (ETAs) e / ou Estações de Tratamento de Efluentes (ETEs) industriais ou urbanos.

Fabricados em resina poliéster reforçada com fibra de vidro, os medidores de vazão tipo Calha Parshall são equipamentos projetados para resistir aos efeitos corrosivos do liquido a ser mensurado e dos eventuais produtos químicos incorporados ao mesmo.

Instalação - Calha Parshall

Princípios de funcionamento:

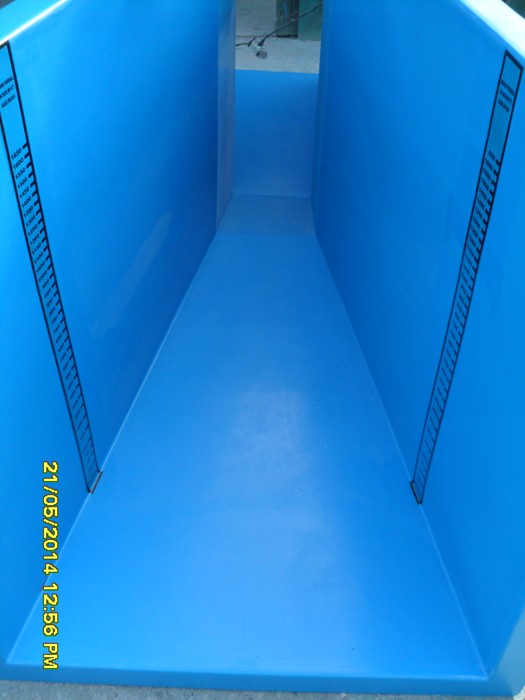

A medição de vazão em equipamentos do tipo Calha Parshall se dá através de uma relação pré-estabelecida entre a altura da lamina do fluído na calha, demonstrada por meio de escala de graduação fixada no interior da mesma, e sua vazão.

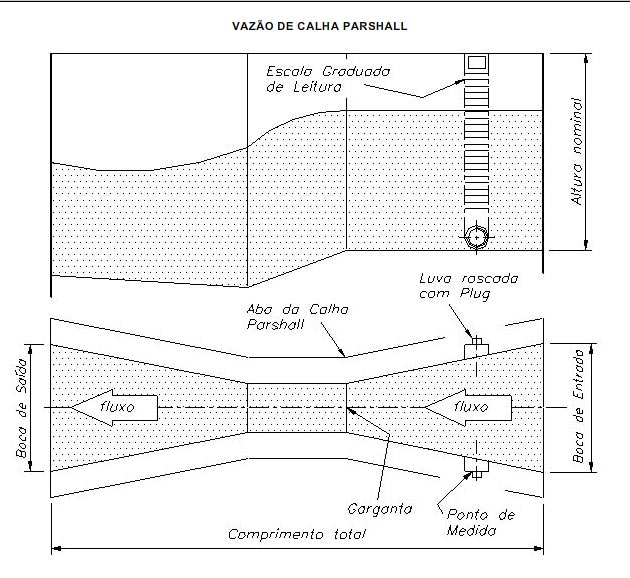

Para realizar esta relação, os medidores de vazão do tipo Calha Parshall dividem-se em três partes distintas (figura):

A)    Seção Convergente - Tem por função reduzir/adequar a velocidade do fluído em sua entrada, diminuindo a possibilidade de turbulências e aumentando a capacidade de precisão de mensuração do equipamento.

B)    Seção de Estrangulamento (Garganta) - Segunda seção do equipamento, onde o líquido é submetido a uma concentração produzida pelo estreitamento das laterais e/ou pela elevação do fundo do canal.

C)    Seção Divergente ou de Alargamento - Posicionada na parte final do equipamento, após seu estreitamento (garganta), tem por objetivo propiciar a normalização do fluxo do canal.

Uso da Calha Parshall como misturador rápido de coagulantes:

No tratamento de efluentes industriais, esgotos ou água a coagulação é o processo no qual produtos químicos denominados coagulantes são adicionados ao meio líquido de modo a reduziras forças de repulsão entre colóides em suspensão e proporcionar sua aproximação e flotação ou sedimentação.

Para maior eficiência do processo, a dispersão do coagulante no meio liquido deve se dar de forma homogenia e o mais rápida possível. Uma forma eficiente de se propiciar uma mistura com estas características se dá através de turbilhonamento por meio de condições de ressalto hidráulico.

Neste sentido a calha parshall pode ser um importante aliado no processo de mistura, adicionando-se ao equipamento essa condição de ressalto hidráulico, através do posicionamento de placas no canal de saída da calha de modo a afogar seu fluxo de saída.

Tal procedimento, pode transformara Calha Parshall, de forma simples e de baixo custo em um eficiente sistema misturador de coagulantes.

Instalação:

O equipamento deve ter o mesmo nível dos canais de jusante e de montante.

Devem ser instaladas válvulas de bloqueio de vazão a montante e a jusante do sistema de forma a propiciar sua manutenção e/ou reparo.

E indicada a instalação de sistema de gradeamento a montante do equipamento de forma a impedira passagem de resíduos de maior porte que possam comprometer seu bom funcionamento.

Recomenda-se que os medidores em resina poliéster reforçada com fibra de vidro sejam revestidos externamente com concreto, formando uma estrutura única com o canal, de forma a aumentar a durabilidade e eficiência do equipamento.

Recomenda-se que o equipamento seja precedido de um canal aberto retangular onde o escoamento seja uniforme e minimize sensivelmente as turbulências.

VAZÃO PODERA SER MEDIDA EM M3/H OU L/S

MODELOS	A	C	D	E	L	VAZA O L/S		VAZAO M3 H		MASSA
ML-CP 3	467	178	259	610	914	0.8	53.8	23	220	12
ML CP 6	621	394	397	610	1525	1,4	110,5	50	450	27
ML-CP 9	880	381	575	762	1626	2.5	252.0	50	950	40
ML-CP 12	1372	610	845	914	2867	3,1	456.0	15	456	120
ML-CP 18	1448	762	1026	914	2943	4.2	696.6	15	2507	133
ML-CP 24	1524	914	1499	914	3019	11.9	937,3	42	3378	140
ML-CP 36	1676	1219	1572	914	3169	17.3	1427.2	ÉO	5139	150
ML-CP 48	1829	1524	1937	914	3318	36.8	1922,7	100	6900	190
ML-CP 60	1981	1829	2302	914	3467	45,3	2423,9	1«	8725	220
ML-CP 72	2134	2134	2667	914	3616	73,6	2930,8			250
ML-CP 84	2286	2438	3032	914	3766	85,0	3437.7			260
ML-CP 96	2438	2723	3397	914	3915	99,1	39502			294
